Аксиально-поршневой насос: устройство, принцип действия, виды и сфера применения

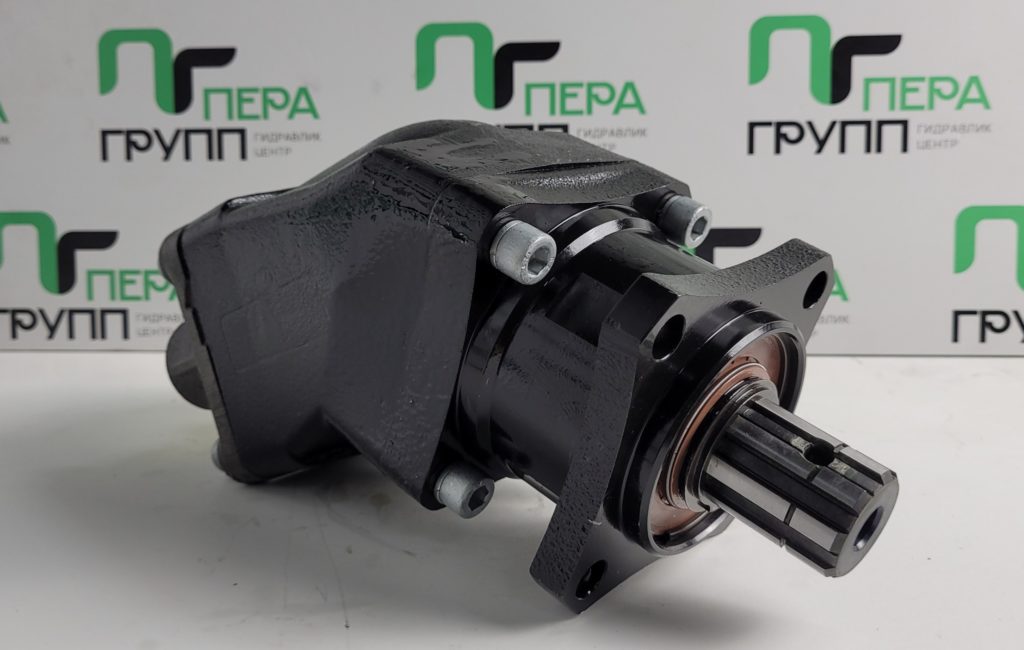

Аксиально-поршневой насос — это сердце современных гидравлических систем. Этот тип объемного гидронасоса преобразует механическую энергию вращения вала в энергию потока жидкости под высоким давлением. Благодаря высокой мощности, компактности и способности регулировать производительность, он является ключевым элементом в огромном спектре машин и механизмов.
В этой статье мы подробно разберем устройство аксиально-поршневого насоса, его принцип работы, типы конструкций, а также ключевые достоинства, преимущества и основные сферы применения.
Широкое применение в технике: где используется аксиально-поршневой насос?
Благодаря своим характеристикам, аксиально-поршневой насос стал основой для гидропривода в следующих областях:
- Гидравлический насос для мобильной техники: гидроманипулятор, автовышка, автокран, КМУ (крано-манипуляторная установка), самосвал (подъем кузова), погрузчик, мультилифт.
- Гидронасос для спецтехники: коммунальные машины, лесовозы, крановое оборудование, промышленный гидропривод, самосвальный полуприцеп.
- Гидравлические системы специальных транспортных средств: эвакуаторы, мусоровозы, ломовозы, бурильно-крановые машины (БКМ).
- Ключевой элемент при гидрофикации тягача для работы с самосвальным полуприцепом, автовозом, цистерной (бочкой), тралом.
Устройство аксиально-поршневого насоса: из чего состоит?
Чтобы понять, как работает аксиально-поршневой насос, необходимо знать его основные компоненты. Конструкция может незначительно отличаться в зависимости от типа, но ключевые элементы остаются общими:
- Блок цилиндров (ротор) — вращающаяся деталь с несколькими осевыми отверстиями (цилиндрами), расположенными вокруг оси вала.
- Поршни (плунжеры) — перемещаются внутри цилиндров блока.
- Наклонный диск (шайба) — ключевой элемент, определяющий принцип действия. Плоскость диска расположена под углом к оси вращения вала.
- Вал привода — передает вращающий момент от двигателя или от коробки отбора мощности. В насосах с наклонным диском вал и блок цилиндров жестко соединены.
- Распределительный диск (распределитель) — неподвижная часть, прижатая к торцу блока цилиндров. Имеет два серповидных окна: одно соединено с линией всасывания, другое — с линией нагнетания.
- Корпус — вмещает все детали и формирует каналы для подвода и отвода рабочей жидкости.
Схема аксиально-поршневого насоса наглядно показывает взаимодействие этих компонентов.
Принцип работы аксиально-поршневого насоса
Работа аксиально-поршневого насоса основана на простом объемном принципе: изменение объема камеры приводит к всасыванию или выталкиванию жидкости. Рассмотрим цикл на примере насоса с наклонной шайбой:
- Вращение вала приводит во вращение аксиально-поршневого блока цилиндров вместе с поршнями.
- Поршни, опираясь на наклонную шайбу, совершают возвратно-поступательное движение внутри своих цилиндров.
- Когда поршень выдвигается из цилиндра (движется “от распределителя”), объем камеры увеличивается, создается разрежение. В этот момент камера проходит мимо всасывающего окна распределительного диска и заполняется жидкостью.
- Когда поршень вдвигается в цилиндр (движется “к распределителю”), объем камеры уменьшается. Теперь камера соединена с нагнетательным окном, и жидкость под давлением вытесняется в напорную магистраль системы.
Непрерывное вращение аксиально-поршневого насоса обеспечивает циклическое повторение этого процесса, создавая постоянный поток жидкости. Величина производительности напрямую зависит от угла наклона шайбы: чем больше угол, тем длиннее ход поршня и тем больший объем жидкости перекачивается за один оборот.
Типы и конструкции аксиально-поршневых насосов
Существует две основные конструкции аксиально-поршневых насосов, различающиеся способом передачи движения поршням:
С наклонной шайбой (диском). Описанный выше принцип. Наклонный диск неподвижен, а поршни к нему прижимаются пружинами или гидравлически. Блок цилиндров жестко соединен с валом.
Каталог аксиально-поршневых насосов с наклонным диском
С наклонным блоком. Здесь, наоборот, блок цилиндров установлен под углом к оси приводного вала. Шайба отсутствует. Поршни связаны с валом через шатуны. При вращении вала шатуны заставляют блок цилиндров вращаться относительно распределителя, а поршни — совершать возвратно-поступательное движение.
Каталог аксиально-поршневых насосов с наклонным блоком
Также насосы классифицируются по видам аксиально-поршневого насоса в зависимости от регулирования:
- Нерегулируемые — имеют постоянный угол наклона шайбы или блока, а значит, и постоянную производительность.
- Регулируемые — угол наклона можно изменять (вручную, механически, гидравлически или электронно), что позволяет плавно менять рабочий объем и производительность насоса на ходу.
Про регулируемые насосы поговорим с Вами в другой статье.
Достоинства и преимущества аксиально-поршневого насоса
Популярность этого типа гидромашин объясняется рядом ключевых преимуществ:
- Высокий КПД (особенно на высоких давлениях).
- Высокое рабочее давление (до 40-50 МПа и выше).
- Компактность и высокая удельная мощность (большая мощность при малых габаритах).
- Возможность регулирования производительности в регулируемых моделях.
- Широкий диапазон рабочих скоростей вращения.
- Реверсивность потока (у регулируемых насосов).
- Длительный срок службы при правильной эксплуатации и фильтрации рабочей жидкости.
Возможные неисправности аксиально-поршневого насоса
Работа в тяжелых условиях приводит к износу. Частые аксиально-поршневые неисправности включают:
- Падение производительности и давления: износ поршневой группы, распределительного диска, уплотнений.
- Повышенный шум и вибрация: кавитация (недостаток жидкости на всасывании), износ подшипников, попадание воздуха в систему.
- Перегрев: внутренние утечки, несоответствие вязкости жидкости, работа на предельных режимах.
- Неравномерная работа (рывки): загрязнение рабочей жидкости, задиры на трущихся поверхностях.
Заключение
Аксиально-поршневой гидромотор работает по обратному принципу: подавая под давлением жидкость в камеры, мы заставляем поршни двигаться, что приводит к вращению аксиально-поршневого блока и выходного вала. Таким образом, понимая устройство и принцип действия насоса, мы автоматически понимаем и принцип работы мотора.
В итоге, аксиально-поршневые машины — это высокотехнологичные, эффективные и надежные компоненты, от корректной работы которых зависит производительность всей гидросистемы. Выбор конкретного типа и конструкции зависит от задач, требований к регулированию и условий эксплуатации техники.
